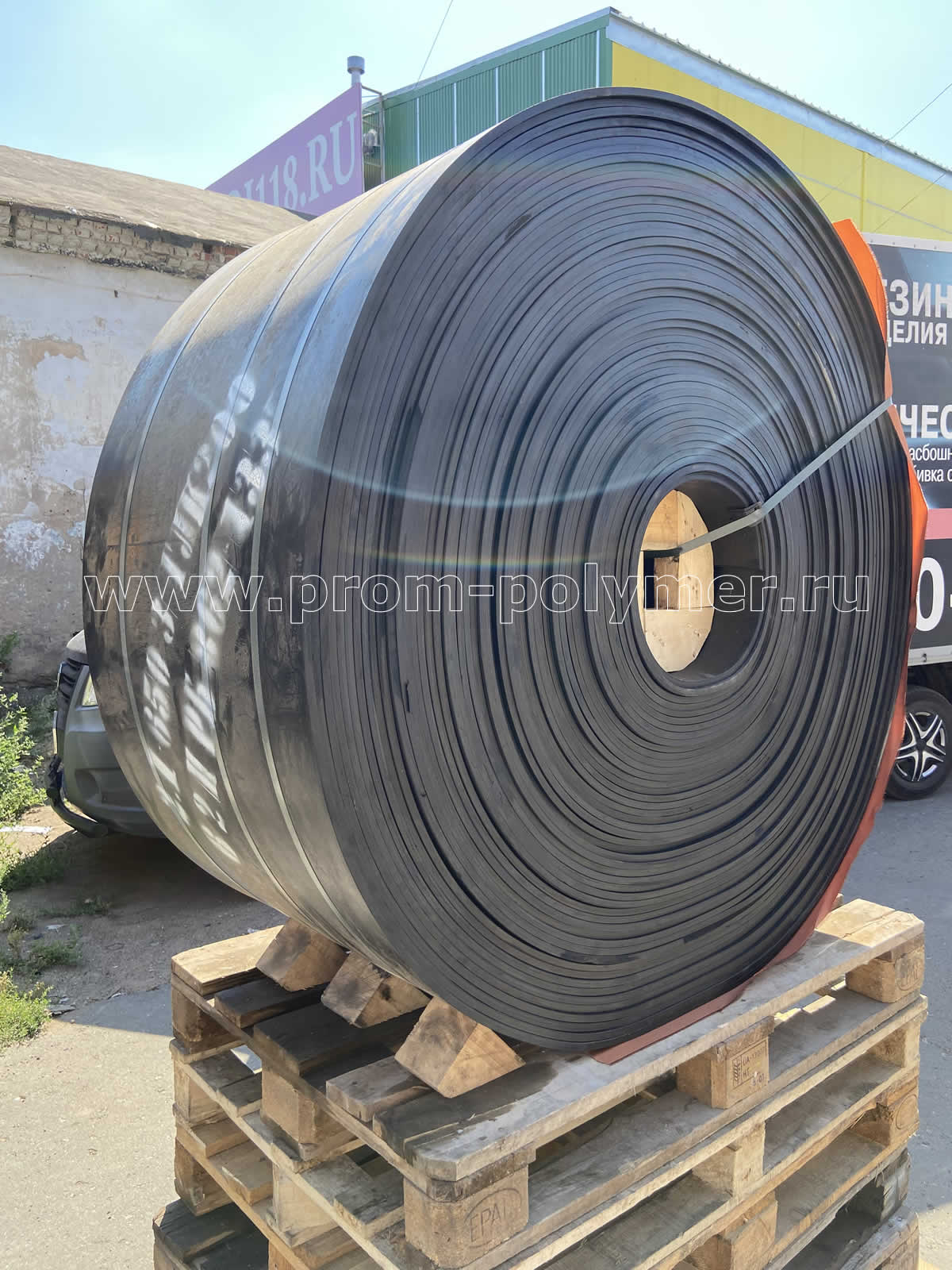

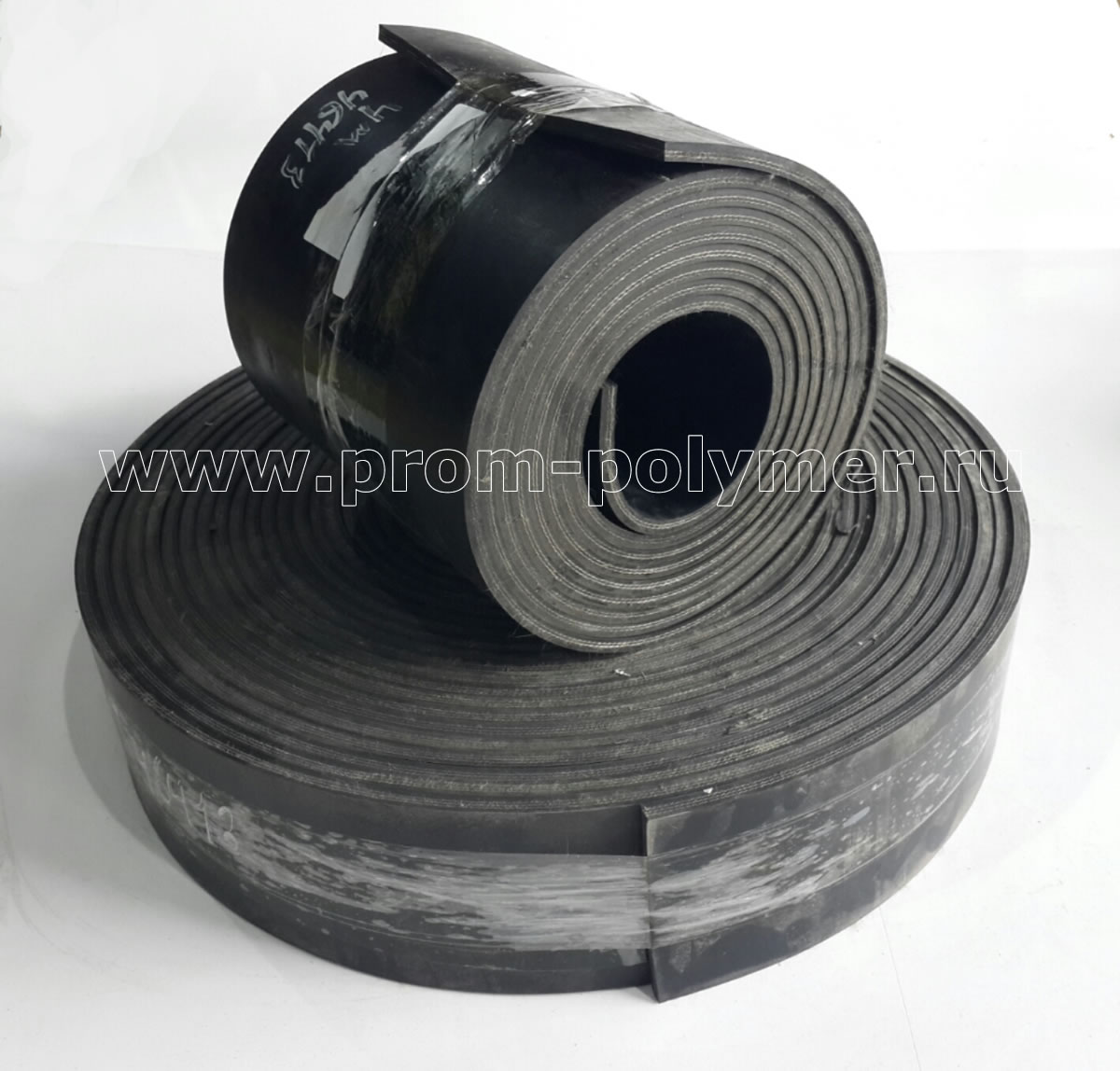

Лента конвейерная применяется для транспортирования различных кусковых, сыпучих и штучных грузов: от руд черных и цветных металлов, крепких горных пород, угля, доломита до малоабразивных и неабразивных материалов.
Конвейерная лента изготавливаются на основе синтетических высокопрочных тканей с прочностью по основе 100-300 Н/мм на 2-8 прокладок. Специальная обработка ткани обеспечивает высокую прочность каркаса транспортерных лент при расслоении.
Лента конвейерная для легких условий эксплуатации.
Эти конвейерные ленты выпускаются шириной от 100 до 1400 мм. По согласованию с заказчиком ширина ленты может быть изменена.
Ленты конвейерные для легких условий эксплуатации применяются для транспортирования малоабразивных материалов, в том числе продуктов сельского хозяйства неабразивных мелких, сыпучих и пакетированных материалов.
ГОСТы на ленты конвейерные для легких условий эксплуатации:
Тип 2 Л ГОСТ 20-85 - лента конвейерная общего назначения морозостойкая для эксплуатации при температуре от -45°С до +60°С.
Тип 3 ГОСТ 20-85 - лента конвейерная общего назначения для эксплуатации при температуре от -45° С до +60° С.
Ленты конвейерные резинотканевые по ТУ 38 305 105-97 - для транспортирования пищевых продуктов (мясных, рыбных, молочных, мучных, кондитерских, жиров и т.д.). для работы при температуре окружающего воздуха от -40° С до +60° С. Температура транспортируемого груза не выше +80° С.
Вид П - лента конвейерная пищевая; вид ПМ - лента конвейерная пищевая маслостойкая.
Лента конвейерная для средних условий эксплуатации.
Лента конвейерная для средних условий эксплуатации применяется для:
транспортирования малоабразивных материалов кусками до 150мм. Например, для транспортирования глины, цемента мягких пород
транспортирования высокоабразивных материалов кусками до 100мм, таких как, куски руд черных и цветных металлов, крепких горных пород, известняка, доломита, кокса, агломерата, шихты, концентрата рудного.
ГОСТы на ленты конвейерные для средних условий эксплуатации
Тип 2.1 ГОСТ 20-85 - общего назначения для эксплуатации при температуре от -45° С до +60° С.
Тип 2.2 ГОСТ 20-85 - общего назначения для эксплуатации ленты конвейерной при температуре от -45° С до +60° С.
Тип 2 М ГОСТ 20-85 - морозостойкие для эксплуатации при температуре от -60° С до +60° С.
Тип 2 Ш ГОСТ 20-85 - трудновоспламеняющиеся для эксплуатации ленты конвейерной при температуре от -25° С до +60° С.
Тип 2Т1 ГОСТ 20-85 - теплостойкие конвейерные ленты для транспортирования материалов с температурой до +200° С.
Тип 2 ТКО ТУ 38 305 9202-93 - лента конвейерная повышенной теплостойкости для транспортирования материалов с температурой до +200° С и кокса, содержащего куски красного каления.
Тип 2 ПТУК ТУ 25 002 43283 095-96 - лента транспортерная улучшенного качества повышенной теплостойкости для транспортирования грузов с температурой до +200° С и кокса, содержащего куски красного каления, при температуре окружающего воздуха от -10° С до +60° С.
Тип 2 ДМС ТУ 25 003 43283 095-96 - транспортерная лента улучшенного качества с утолщенной резиновой прослойкой между тканевыми прокладками маслостойкие для транспортирования маслянистых кусковых и штучных грузов при температуре окружающего воздуха от -5° C до +60° С.
Маслотеплостойкие конвейерные ленты ТУ 38-305103-96 - предназначены для работы в контакте с индустриальными маслами (И-8А, И-20, И-40 и др.) при температуре окружающего воздуха не ниже -25°С и температуре транспортируемого груза не выше +100° С.
Лента конвейерная резинотканевая с антипримерзающими свойствами ГОСТ 20-85 - для транспортирования угля, глины, цемента, мягких пород и других малоабразивных материалов кусками до 100 мм. Температура эксплуатации от -60°С до +60°С.
Ленты транспортерные резинотканевые рифленые ТУ 38 105 141-91 - предназначены для транспортирования кварцевого песка с влажностью до 25% на наклонных конвейерах с углом наклона до +18°С.
Лента конвейерная для тяжелых условий эксплуатации.
Лента конвейерная для тяжелых условий эксплуатации применяются для
Транспортировки крупнокусковых материалов: доломита кусками до 500мм, руд металлов до 350мм и
Транспортирования бревен размером до 900мм, угля кусками до 700мм и кусков пород размером до 500мм
ГОСТы на конвейерные ленты для тяжелых условий эксплуатации
Тип 1.2 ГОСТ 20-85 - общего назначения для эксплуатации ленты конвейерной при температуре окружающего воздуха от -45° С до +60° С.
Тип 1.2 М ГОСТ 20-85 - морозостойкие для эксплуатации ленты конвейерной при температуре от -60° С до +60° С.
Тип 1.2 Ш ГОСТ 20-85 - трудновоспламеняющиеся, для эксплуатации ленты конвейерной в шахтах при температуре от -25° С до +60° С.
Тип 1.1 и тип 1.2 ГОСТ 20-85 - особопрочные. Отличаются высокой прочностью и износостойкостью при достаточной гибкости. Температура эксплуатации от -45° С до +60° С.
Ленты конвейерные шахтные трудносгораемые ГОСТ 153-12.2-001-97.
Ленты трудносгораемые предназначены для эксплуатации в угольных, сланцевых, рудных шахтах и на открытых горных разработках (сертификат соответствия РОСС RU АЯ02.Н22433, выданный 'Научно-исследовательским центром сырья, материалов и веществ' г.Москва; разрешение Гостехнадзора России - письмо 04-35/272 от 27.06.01)
Типы лент:
общего назначения тип 1.2, 2.1, 2.2
морозостойкие тип 1.2М, 2М
трудновоспламеняющиеся тип 1.2Ш, 2Ш
трудновоспламеняющиеся морозостойкие тип 1.2ШМ, 2ШМ
шахтные трудносгораемые тип 1ШТС, 2ШТС
Пример условного обозначения:
1ШТС-800-5- ТК -400-6-3,5 А ГОСТ 153-12.2-001-97
1ШТС - тип ленты
800 - ширина ленты, мм
5 - количество прокладок
ТК -400 - марка ткани каркаса
6 - толщина рабочей обкладки, мм
3,5 - толщина нерабочей обкладки, мм
А - класс резины
Ленты конвейерные резинотканевые на основе ткани ТК-200.
ГОСТ 20-85
Применяются для транспортирования различных кусковых, сыпучих и штучных грузов: от руд черных и цветных металлов, крепких горных пород, угля, доломита до малоабразивных и неабразивных материалов.
Конвейерные ленты выпускаются:
шириной от 100 до 3500 мм,
длиной до 200 метров
толщиной от 5 до 30 мм.
Ленты изготавливаются на основе полиэфир-полиамидных тканей ТК с прочностью 200 Н/мм и обеспечивают удлинение конвейерных лент до 2,5 % Использование полиэфирного волокна позволяет снизить количество гофров на ленте до 1% на площади 10м?, повысить работоспособность и облегчить стыковку.
Пример условного обозначения:
2М-1200-4- ТК -200-5-2-М-РБ ГОСТ 20-85
2М - тип ленты
1200 - ширина ленты, мм
4 - количество прокладок,
ТК -200 - марка ткани,
5 - толщина рабочей обкладки, мм
2 - толщина нерабочей обкладки, мм
М - класс морозостойкой резины,
РБ - резиновый борт
Ленты конвейерные резинотканевые на основе ткани ТК-400
(аналога ткани ЕР) ТУ 38 105 1542-83.
Ленты предназначены для транспортирования различных кусковых, сыпучих грузов на ленточных конвейерах в горнодобывающей, угольной, металлургической, химической, строительной и других отраслях промышленности.
Типы лент:
общего назначения тип 1.2, 2.1, 2.2
морозостойкие тип 1.2М, 2М
трудновоспламеняющиеся тип 1.2Ш, 2Ш
трудновоспламеняющиеся морозостойкие тип 1.2ШМ, 2ШМ
теплостойкие 2Т1
Пример условного обозначения:
2Ш - 1000-4- ТК -400-4,5-3,5 Г-1-РБ ТУ38 1051542-83
2Ш - тип ленты
1000 - ширина ленты, мм
4 - количество прокладок
ТК -400 - марка ткани каркаса
4,5 - толщина рабочей обкладки, мм
3,5 - толщина нерабочей обкладки, мм
Г-1 - класс резины РБ - резиновый борт
Ленты специальные резинотканевые широкие ТУ 38 105 754-90
Ленты конвейерные общего назначения. Предназначены для работы на гипсопрокатных, вибропрокатных, железобетонных установках во влажной и паровоздушной средах при температуре до плюс 104° С.
Ширина: до 3500мм
Лента сборная ТУ 38 105 2007-91
Лента конвейерная сборная предназначена для эксплуатации при температуре от минус 45° С до плюс 60° С.
Лента конвейерная бесконечная ТУ 38 305 138-99
Типы бесконечных лент:
Тип 3, 4 ТУ 38-305138-99 - бесконечная общего назначения предназначена для эксплуатации при температуре от минус 45°С до плюс 60°С.
Тип 3МС, 4МС ТУ 38-305138-99 - бесконечная маслостойкая предназначена для эксплуатации при температуре от минус 25°С до плюс 60°С.
Тип 3М, 4М ТУ 38-305138-99 - бесконечная морозостойкая предназначена для эксплуатации при температуре от минус 60°С до плюс 60°С.
Тип 3П, 4П ТУ 38-305138-99 - бесконечная пищевая предназначена для эксплуатации при температуре от минус 25°С до плюс 60°С.
Ленты конвейерные резинотканевые с обкладкой из электропроводящей резины ТУ 38 305 144-00
Ленты с обкладкой из электропроводящей резины предназначены для транспортирования сыпучих, кусковых и штучных материалов на промышленных установках, работающих на взрывопожароопасных производствах, в целях отвода зарядов статического электричества.
Типы лент:
общего назначения 2.1Э, 2.2Э,
морозостойкие тип 2МЭ,
теплостойкие 2Т1Э, 2Т2Э.
Ленты конвейерные резинотканевые с утолщенными резиновыми прослойками ТУ 38 305 146-01
Ленты предназначены для транспортирования различных кусковых, сыпучих штучных грузов на ленточных конвейерах.
Типы лент:
общего назначения тип 2.1УП, 2.2УП, 2ЛУП
морозостойкие тип 2МУП, 2ЛМУП
теплостойкие тип 2Т1УП
Условное обозначение
2МУП-1000-2-ТК-200-2-5/2М-РБ ТУ 38 305146-01
2МУП - тип ленты
1000 - ширина ленты, мм
2 - количество прокладок
ТК-200-2 - марка ткани каркаса
5-толщина рабочей обкладки, мм
2-толщина нерабочей обкладки, мм
М - класс резины
РБ - резиновый борт
Ленты конвейерные резинотканевые кислотощелочестойкие ТУ 38 305 149-2003
Ленты предназначены для транспортирования абразивных, малоабразивных, неабразивных грузов, имеющих слабокислую или слабощелочную среду концентрацией до 20%
Типы лент:
кислотощелочестойкие общего назначения тип 2КЩ,
кислотощелочестойкие маслотойкие тип 2КЩ-МС,
кислотощелочестойкие теплостойкие тип 2КЩ-Т1.
Пример условного обозначения:
2КЩ - 800-5-ТК-200-2-5-2-КЩ-РБ ТУ 38 305149-2003
2 - тип ленты
КЩ - вид леты, кислотощелочестойкая
800 - ширина ленты, мм
5 - количество прокладок
ТК-200-2 - марка ткани каркаса
5 - толщина рабочей обкладки, мм
2 - толщина нерабочей обкладки, мм
КЩ - класс резины
РБ - резиновый борт
