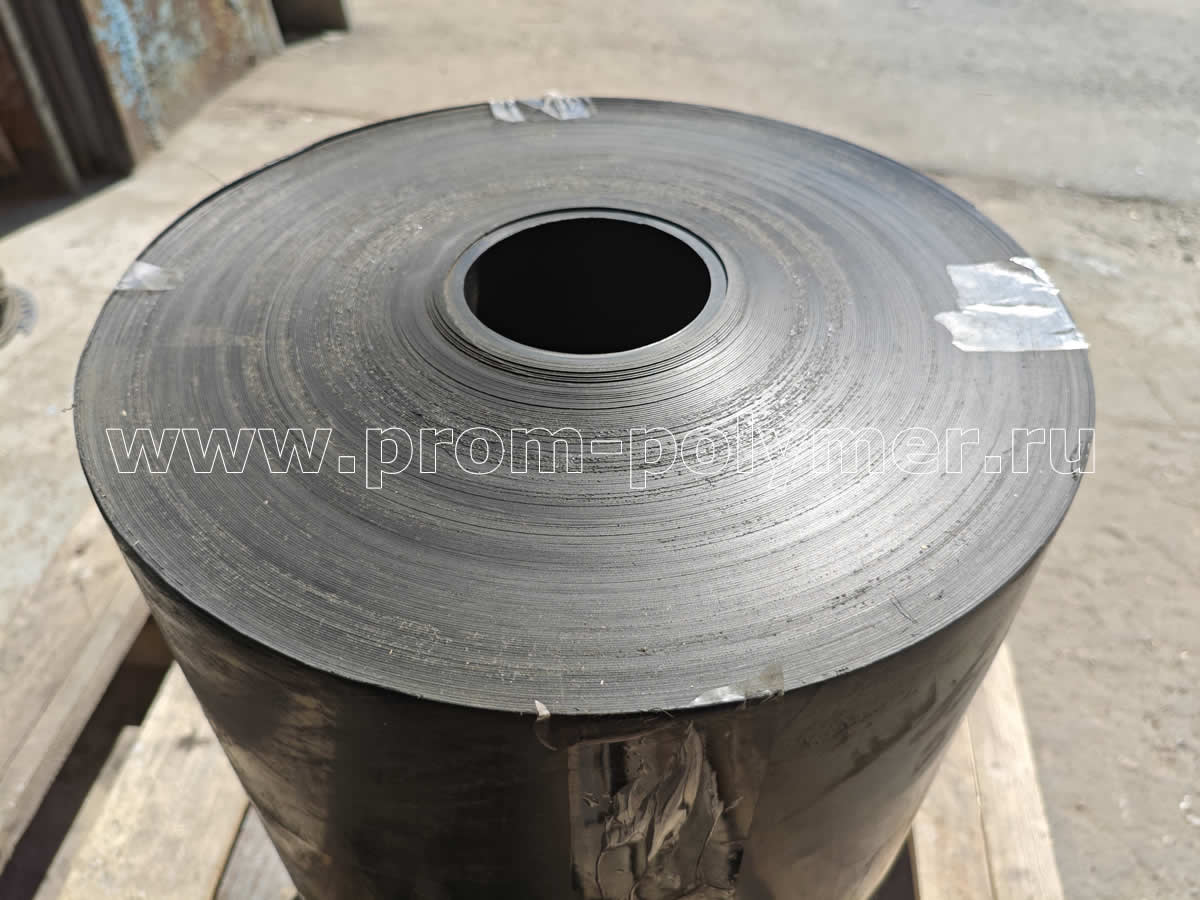

Лента ПВХ-Л или ПИЛ (Поливинилхлоридная Изоляционная Лента) - это узкоспециализированный материал в виде ленты с липким слоем. Её основа — пластифицированный поливинилхлорид с добавлением специальных компонентов, который характеризуется высокой прочностью, стойкостью и долгим сроком службы. С другой стороны, нанесен липкий клевой состав, обеспечивающий отличную адгезию к защищаемой поверхности. Используется преимущественно для защиты трубопроводов, обеспечивая их изоляцию и антикоррозийную защиту на протяжении длительного времени. Производство и качество ленты ПВХ-Л регламентируются не ГОСТ, а техническими условиями. Наиболее часто встречающиеся: ТУ 2245-001-38742313-2013, ТУ 2245-001-44641622-2016, ТУ 22.21.30-001-12334516-2019, ТУ 2245-001-00203312-2003 и другие, разработанные конкретными производителями на основе общих государственных стандартов и определяющие общие требования к техническим параметрам данной ленты. Ее основная задача — обеспечить долговременную и надежную защиту от коррозии в самых сложных условиях. Понимание ее технических характеристик и соблюдение технологии монтажа — залог безаварийной эксплуатации инженерных сетей десятилетиями.
Лента имеет следующее применение:
- Защита газо- и нефтепроводов от влаги и агрессивных веществ.
- Защита технологических трубопроводов на предприятиях.
- Защита трубопроводов коммунальной сферы, таких как водоснабжения и канализация.
- Защита металлоконструкций от коррозии.
- Защита и герметизация различных соединений в вентиляционных системах.
- Защита и гидроизоляция строительных конструкций.
- Защита кабельного жгута от механических повреждений и влаги.
Лента может быть использована как при первичном монтаже, так и при проведении ремонтных или реконструкционных работ. Незаменима в качестве усиления уже существующей защиты с повреждениями изоляции. Помимо основного назначения имеет высокое электрическое сопротивление.
Лента ПВХ-Л имеет следующие характеристики и параметры, которые и определяют сферу ее применения:
- Прочность при разрыве - не менее 50-80 Н/см.
- Относительное удлинение - не менее 80-160 %.
- Адгезия к стали - не менее 5 Н/см.
- Температурный диапазон эксплуатации – от -30 до +30 °C.
- Хорошая звукоизоляция и теплоизоляция
- Влагопоглощение - не более 0,5 % за период 1000 часов.
- Нетоксичность.
- Хорошая способность сопротивляться росту грибов, плесени и прочих микроорганизмов, ухудшающих состояние защитного и защищаемого покрытий.
- Устойчивость к кислотам и щелочам: к сильным не устойчива, к слабым - высокая устойчивость при непродолжительном воздействии.
- Устойчивость к полярным растворителям: неустойчив.
- Устойчивость к неполярным растворителям: хорошая устойчивость к большинству растворителей данной группы, при ответственных задачах требует проверки.
Одним из плюсов данной ленты, является ее простой монтаж не требующих огневых работ и высокой квалификации работников. Для долговременной и качественной защиты, при монтаже ленты следует соблюдать базовые для многих клеевых материалов правила:
- Подготовка поверхности: сухая, очищенная от ржавчины, окалины, пыли и масляных пятен.
- Нанесение праймера (специального грунтовочного состава): Для обеспечения максимальной адгезии ленты к металлу, на подготовленную поверхность обязательно наносится специальный грунтовочный состав. Например, такие составы как: ПЛ-Л или НК-50 и прочие аналогичные.
- Температурный режим: Монтаж ленты следует проводить при температуре окружающей среды и самой трубы не ниже +10 °C. Если лента хранилась при более низкой температуре, перед началом работ ее необходимо выдержать не менее 48 часов в теплом помещении с температурой не менее15 градусов по Цельсию.
- Процесс намотки: Намотка производится с натяжением, по спирали, с перекрытием каждого предыдущего витка, как правило, на 50%. Важно следить, чтобы покрытие было ровным, без складок и воздушных пузырей. Клеевой слой при перемотке не должен отслаиваться от основы.
| Наименование показателей | Нормативное значение |
| Прочность при разрыве, H/см, не менее | 80 |
| Относительное удлинение при разрыве, %, не менее | 160 |
| Температура хрупкости, оС, не выше | -30 |
| Изменение относительного удлинения при разрыве ленты, после выдержки при температуре 100С в течение 1000 часов, %, не более | 10 |
| Адгезия ленты к стали, Н/см ширины, не менее | 5,0 |
| Водопоглощение ленты в течение 1000ч при температуре 20оС, %, не более | 0,5 |
| Толщина ленты, мм | 0,4+0,05 0,6+0,05 |
| Ширина ленты в рулоне, мм | 450+10 |
| Длина полотна в рулоне, м, не менее | 100 |
| Вес рулона, кг | 28-32 |
| Липкость, сек, не менее | 25 |
| Технический стандарт № 1 | ТУ 2245-001-38742313-2013 |
| Технический стандарт № 2 | ТУ 22.21.30-001-12334516-2019 |
| Технический стандарт № 3 | ТУ 2245-001-00203312-2003 |
