ООО «ТД Промполимер» предлагает завесы полосовые из ПВХ.
С каждым годом вопрос снижения или оптимизации энергозатрат становится все более и более актуальным. Полосовые шторы из ПВХ, в силу своих качеств, могут реально внести свою весомую лепту в экономию тепловой и электроэнергии.
Не секрет, что весьма существенная часть затрат на энергию связана с обогревом (зимой), либо охлаждением (летом) производственных площадок, складов, торговых, складских помещений, холодильных и морозильных камер (в любое время года).
Завеса из ПВХ полос для различных проёмов создаёт легкую, визуально прозрачную, легко преодолеваемую людьми и техникой преграду, которая существенно снижает обмен воздушных масс из зон с разным тепловым режимом. Это обстоятельство позволяет достичь экономии электроэнергии до 60 процентов. Поддержка стабильности теплового режима (холод или тепло) снижает время работы теплового оборудования (нагрев, охлаждение) и тем самым увеличивает его срок службы.
Итак, полосовая завеса из ПВХ:
- стабилизирует тепловой режим и влажность в помещениях различного назначения, при открытых дверях, воротах;
- существенно снижает расходы на энергию;
- увеличивает срок службы теплового оборудования:
- ограничивает возникновение сквозняков, проникновения насекомых, птиц;
- не ограничивает движение техники и людей;
- не создают невидимых зон (безопасность труда);
- доступна:
Технические свойства ПВХ-материала применяемого для изготовления полосовых ПВХ-завес:
| Свойства | Метод теста | ПВХ материал | |
| стандартный | морозостойкий | ||
| Плотность | DIN 53479/A ASTM D792 |
1,22 г/см3 | 1,18 г/см3 |
| Твердость по Шору | DIN 53505 | 75 | 63 |
| Воспламеняемость | Затухает, не горит | Затухает, не горит | |
| Прочность на разрыв | DIN 53455 ASTM D638 NFT 51034 |
1,60 МПа | 1,15 МПа |
| Водопоглащение | DIN 53495 | -0,2% | -0,2% |
| Прозрачность | ASTM D1003 | >80% | >80% |
| Рабочая температура | CLASH BERG | +50 °C/0 °C | +25 °C/-40 °C |
| Звуковой барьер | DIN 52210 | >35dB | >35dB |
Полосовые пластиковые завесы для складских помещений и холодильных камер.
Спецификация, комплектация завес:
| Тип пленки (толщина х ширина), мм |
| Стандартная прозрачная гладкая (2х200) |
| Стандартная прозрачная гладкая (3х300) |
| Стандартная прозрачная гладкая (4х400) |
| Стандартная прозрачная гладкая (2мм х 1000мм х20м) – 1 рулон |
| Стандартная прозрачная гладкая (7мм х 1000мм х20м) – 1 рулон |
| Стандартная прозрачная рифленая (3х300) |
| Стандартная Серая не прозрачная гладкая (2х200) |
| Стандартная Красная полупрозрачная, защита от сварки (2х200) |
| Стандартная Серая не прозрачная гладкая (2х300) |
| Стандартная Красная полупрозрачная, защита от сварки (2х300) |
| Стандартная Зеленая полупрозрачная, защита от сварки (2х300) |
| Морозоустойчивая прозрачная гладкая (2х200) |
| Морозоустойчивая прозрачная гладкая (3х300) |
| Морозоустойчивая прозрачная гладкая (4х400) |
| Морозоустойчивая прозрачная рифленая (2х200) |
| Морозоустойчивая прозрачная рифленая (3х300) |
| Морозоустойчивая прозрачная рифленая (4х400) |
| Металлическая гребенка шаг 4 см – оцинковка |
| Комплект зажимных пластин 200 – оцинковка, 5 проушин |
| Комплект зажимных пластин 300 – оцинковка, 7 проушин |
| Комплект зажимных пластин 400 –оцинковка, 10 проушин |
| Металлическая гребенка шаг 5 мм – нержавейка |
| Комплект зажимных пластин 200 – нержавейка, 4 проушины |
| Комплект зажимных пластин 300 – нержавейка, 6 проушин |
| Заклепки алюминиевые 4,8х10мм |
Крепёж:
Металлический крепёж используется в конструкциях полосовых пластиковых завес. Полосовые ПВХ завесы состоят из комплекта прозрачных гладких или рифлёных лент прилегающих друг к другу внахлёст и комплекта металлического крепежа.
Конструкция завесы позволяет легко и быстро установить её на месте, а также изменить или снять полосы по мере необходимости. Кроме этого крепёж для ПВХ имеет «свободный ход», что позволяет отклонять ленту завесы в сторону.
Металлические детали крепежа для полосовых завес состоят из гребёнки толщиной материала 2 миллиметра длиной 1 метр, и крепёжных пластин толщиной 0,8-1 миллиметр и длиной 200, 300 или 400 миллиметров.
Все детали изготовлены из оцинкованной стали!
РАСЧЕТ КОЛИЧЕСТВА ПОЛОС ДЛЯ ПВХ-ЗАВЕС (ШТОР)
Оцинкованный крепеж с шагом 4 мм
Типоразмер |
Симметричный нахлест |
Количество полос (шт.) |
2x200 |
40%, соседние полосы внахлест на 1 проушину с каждой стороны на 4 см. (Пояснение: Ширина пленки составляет 20 см. Нахлест с одной стороны 4 см и с другой стороны 4 см, т.е. общий нахлест 8 см, а это составляет 40% от 20 см) |
Х=((Ш-0,2)/0,164)+1 |
2x200 |
80%, соседние полосы внахлест на 2 проушины, с каждой стороны на 8 см |
Х=((Ш-0,2)/0,123)+1 |
3x300 |
29%, соседние полосы внахлест на 1 проушину, с каждой стороны на 4 см |
Х=((Ш-0,3)/0,245+1 |
3x300 |
57%, соседние полосы внахлест на 2 проушины, с каждой стороны на 8 см |
Х=((Ш-0,3)/0,205)+1 |
3x300 |
86%, соседние полосы внахлест на 3 проушины, с каждой стороны на 12 см |
Х=((Ш-0,3)/0,165)+1 |
4x400 |
20%, соседние полосы внахлест на 1 проушину, с каждой стороны на 4 см |
Х=((И1-0,4)/0,369)+1 |
4x400 |
40%, соседние полосы внахлест на 2 проушины, с каждой стороны на 8 см |
Х=((Ш-0,4)/0,328)+1 |
4x400 |
60%, соседние полосы внахлест на 3 проушины, с каждой стороны на 12 см |
Х=((Ш-0,4)/0,287)+1 |
Пояснения к формуле:
Х - количество полос, в штуках
Ш - ширина проема, в метрах
Зажимная пластина 200мм имеет 5 проушин
Зажимная пластина 300мм имеет 7 проушин
Зажимная пластина 400мм имеет 10 проушин
Нержавеющий крепёж с шагом 5 мм
Типоразмер |
Симметричный внахлест |
Количество полос (шт.) |
2x200 |
50%, соседние полосы внахлест на 1 проушину с каждой стороны на 5 см. (Пояснение: Ширина пленки составляет 20 см. Нахлест с одной стороны 5 см и с другой стороны 5 см, т.е. общий нахлест 10 см, а это составляет 50% от 20 см) |
Х=((Ш-0,2)/0,15)+1 |
2x200 |
100%, соседние полосы внахлест на 2 проушины, с каждой стороны на 10 см |
Х=((Ш-0,2)/0,1)+! |
3x300 |
33%, соседние полосы внахлест на 1 проушину, с каждой стороны на 5 см |
Х=((Ш-0,3)/0,25+1 |
3x300 |
66%, соседние полосы внахлест на 2 проушины, с каждой стороны на 10 см |
Х=((Ш-0,3)/0,20)+1 |
3x300 |
100%, соседние полосы внахлест на 3 проушины, с каждой стороны на 15см |
Х=((Ш-0,3)/0,15+1 |
4x400 |
20%, соседние полосы внахлест на 1 проушину, с каждой стороны на 5 см |
Х=((Ш-0,4)/0,35)+1 |
4x400 |
40%, соседние полосы внахлест на 2 проушины, с каждой стороны на 10 см |
Х=((Ш-0,4)/0,3)+1 |
4x400 |
60%, соседние полосы внахлест на 3 проушины, с каждой стороны на 15 см |
Х=((Ш-0,4)/0,15)+1 |
Пояснения к формуле:
Х - количество полос, в штуках
Ш -ширина проема, в метрах
Зажимная пластина 200мм имеет 4 проушины
Зажимная пластина 300мм имеет 6 проушин
Зажимная пластина 400мм имеет 8 проушин
При расчетах пленки, если от целого рулона остается неликвидные обрезки, то их стоимость считается заказчику. Неликвидными считаются следующие обрезки: Для пленки 2x200 обрезки меньше 1,90 м; Для пленки 3x300 обрезки меньше 2,50 м; Для пленки 4x400 обрезки меньше 4,00 м.
Рекомендации (это на усмотрение заказчика): При расчете к ширине добавлять 0,10 м внахлест на стены, по 0.05 м с каждой стороны. А также к высоте добавлять 0,05 м для варьирования места крепления.
Оптимальный выбор пленки в зависимости от высоты проема:
Высота проема, м |
Тип пленки + предлагаемый нахлест |
|
До |
2,0 |
2x200 с нахлестом 40% |
От 2,0 |
до 2,3 |
2x200 с нахлестом 80%, либо 3x300 с нахлестом 29%. |
От 2,3 |
до 2,5 |
2x200 с нахлестом 80%, либо 3x300 с нахлестом 57% |
От 2,5 |
до 3,0 |
3x300 с нахлестом 57% |
От 3,0 |
до 4,0 |
3x300 с нахлестом 57%, либо пленка 3x300 с нахлестом 85% |
От 4,0 |
до 5,0 |
3x300 с нахлестом 85%, либо пленка 4x400 с нахлестом 40%, либо 4x400 с нахлестом 60%. |
От |
5,0 |
4x400 с нахлестом 60% |
Маятниковые самозакрывающие распашные двери с полотном из гибкого ПВХ
Характеристики дверей:
Опорная рама - анодированный алюминий с пружинно-возвратным механизмом, Производитель: Россия.
Материал полотна - поливинилхлорид (ПВХ) производитель: Франция.
Вариант исполнения створок (толщина полотна = 7 мм):
Верх полностью прозрачный, низ из непрозрачного материала серого цвета,
Каждая створка имеет два резиновых уплотнения (сверху и сбоку), которые создают герметичность при закрытом состоянии дверей.
Вариант исполнения дверей:

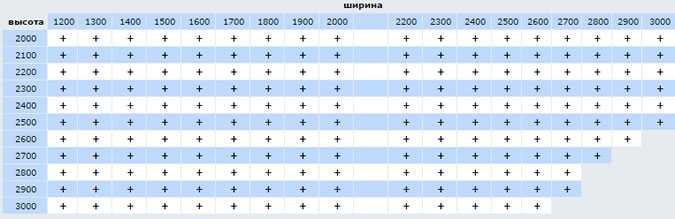

Размеры двухстворчатых дверей:
Размеры одностворчатых дверей:
|
|
ширина |
||||||
высота |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
1500 |
2000 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
2100 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
2200 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
2300 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
2400 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
2500 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
2600 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
2700 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
2800 |
+ |
+ |
+ |
+ |
+ |
+ |
|
|
2900 |
+ |
+ |
+ |
+ |
+ |
+ |
|
|
3000 |
+ |
+ |
+ |
+ |
+ |
+ |
|
|
Типоразмер |
||
Количество полос (шт.) |
||
2x200 |
40%, соседние полосы внахлест на 1 проушину с каждой стороны на 4 см. (Пояснение: Ширина пленки составляет 20 см. Нахлест с одной стороны 4 см и с другой стороны 4 см, т.е. общий нахлест 8 см, а это составляет 40% от 20 см) |
Х=((Ш-0,2)/0,164)+1 |
2x200 |
80%, соседние полосы внахлест на 2 проушины, с каждой стороны на 8 см |
Х=((Ш-0,2)/0,123)+1 |
3x300 |
29%, соседние полосы внахлест на 1 проушину, с каждой стороны на 4 см |
Х=((Ш-0,3)/0,245+1 |
3x300 |
57%, соседние полосы внахлест на 2 проушины, с каждой стороны на 8 см |
Х=((Ш-0,3)/0,205)+1 |
3x300 |
86%, соседние полосы внахлест на 3 проушины, с каждой стороны на 12 см |
Х=((Ш-0,3)/0,165)+1 |
4x400 |
20%, соседние полосы внахлест на 1 проушину, с каждой стороны на 4 см |
Х=((И1-0,4)/0,369)+1 |
4x400 |
40%, соседние полосы внахлест на 2 проушины, с каждой стороны на 8 см |
Х=((Ш-0,4)/0,328)+1 |
4x400 |
60%, соседние полосы внахлест на 3 проушины, с каждой стороны на 12 см |
Х=((Ш-0,4)/0,287)+1 |
Типоразмер |
||
Количество полос (шт.) |
||
2x200 |
50%, соседние полосы внахлест на 1 проушину с каждой стороны на 5 см. (Пояснение: Ширина пленки составляет 20 см. Нахлест с одной стороны 5 см и с другой стороны 5 см, т.е. общий нахлест 10 см, а это составляет 50% от 20 см) |
Х=((Ш-0,2)/0,15)+1 |
2x200 |
100%, соседние полосы внахлест на 2 проушины, с каждой стороны на 10 см |
Х=((Ш-0,2)/0,1)+! |
3x300 |
33%, соседние полосы внахлест на 1 проушину, с каждой стороны на 5 см |
Х=((Ш-0,3)/0,25+1 |
3x300 |
66%, соседние полосы внахлест на 2 проушины, с каждой стороны на 10 см |
Х=((Ш-0,3)/0,20)+1 |
3x300 |
100%, соседние полосы внахлест на 3 проушины, с каждой стороны на 15см |
Х=((Ш-0,3)/0,15+1 |
4x400 |
20%, соседние полосы внахлест на 1 проушину, с каждой стороны на 5 см |
Х=((Ш-0,4)/0,35)+1 |
4x400 |
40%, соседние полосы внахлест на 2 проушины, с каждой стороны на 10 см |
Х=((Ш-0,4)/0,3)+1 |
4x400 |
60%, соседние полосы внахлест на 3 проушины, с каждой стороны на 15 см |
Х=((Ш-0,4)/0,15)+1 |
При расчетах пленки, если от целого рулона остается неликвидные обрезки, то их стоимость считается заказчику. Неликвидными считаются следующие обрезки: Для пленки 2x200 обрезки меньше 1,90 м; Для пленки 3x300 обрезки меньше 2,50 м; Для пленки 4x400 обрезки меньше 4,00 м.
Рекомендации (это на усмотрение заказчика): При расчете к ширине добавлять 0,10 м внахлест на стены, по 0.05 м с каждой стороны. А также к высоте добавлять 0,05 м для варьирования места крепления.
Оптимальный выбор пленки в зависимости от высоты проема:
Высота проема, м |
Тип пленки + предлагаемый нахлест |
|
До |
2,0 |
2x200 с нахлестом 40% |
От 2,0 |
до 2,3 |
2x200 с нахлестом 80%, либо 3x300 с нахлестом 29%. |
От 2,3 |
до 2,5 |
2x200 с нахлестом 80%, либо 3x300 с нахлестом 57% |
От 2,5 |
до 3,0 |
3x300 с нахлестом 57% |
От 3,0 |
до 4,0 |
3x300 с нахлестом 57%, либо пленка 3x300 с нахлестом 85% |
От 4,0 |
до 5,0 |
3x300 с нахлестом 85%, либо пленка 4x400 с нахлестом 40%, либо 4x400 с нахлестом 60%. |
От |
5,0 |
4x400 с нахлестом 60% |
Маятниковые самозакрывающие распашные двери с полотном из гибкого ПВХ
Характеристики дверей:
Опорная рама - анодированный алюминий с пружинно-возвратным механизмом, Производитель: Россия.
Материал полотна - поливинилхлорид (ПВХ) производитель: Франция.
Вариант исполнения створок (толщина полотна = 7 мм):
Верх полностью прозрачный, низ из непрозрачного материала серого цвета,
Каждая створка имеет два резиновых уплотнения (сверху и сбоку), которые создают герметичность при закрытом состоянии дверей.
Вариант исполнения дверей:
Размеры двухстворчатых дверей:
Размеры одностворчатых дверей:
| ширина | ||||||||
| высота | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 |
| 2000 | + | + | + | + | + | + | + | + |
| 2100 | + | + | + | + | + | + | + | + |
| 2200 | + | + | + | + | + | + | + | + |
| 2300 | + | + | + | + | + | + | + | + |
| 2400 | + | + | + | + | + | + | + | + |
| 2500 | + | + | + | + | + | + | + | + |
| 2600 | + | + | + | + | + | + | + | |
| 2700 | + | + | + | + | + | + | + | |
| 2800 | + | + | + | + | + | + | ||
| 2900 | + | + | + | + | + | + | ||
| 3000 | + | + | + | + | + | + |
