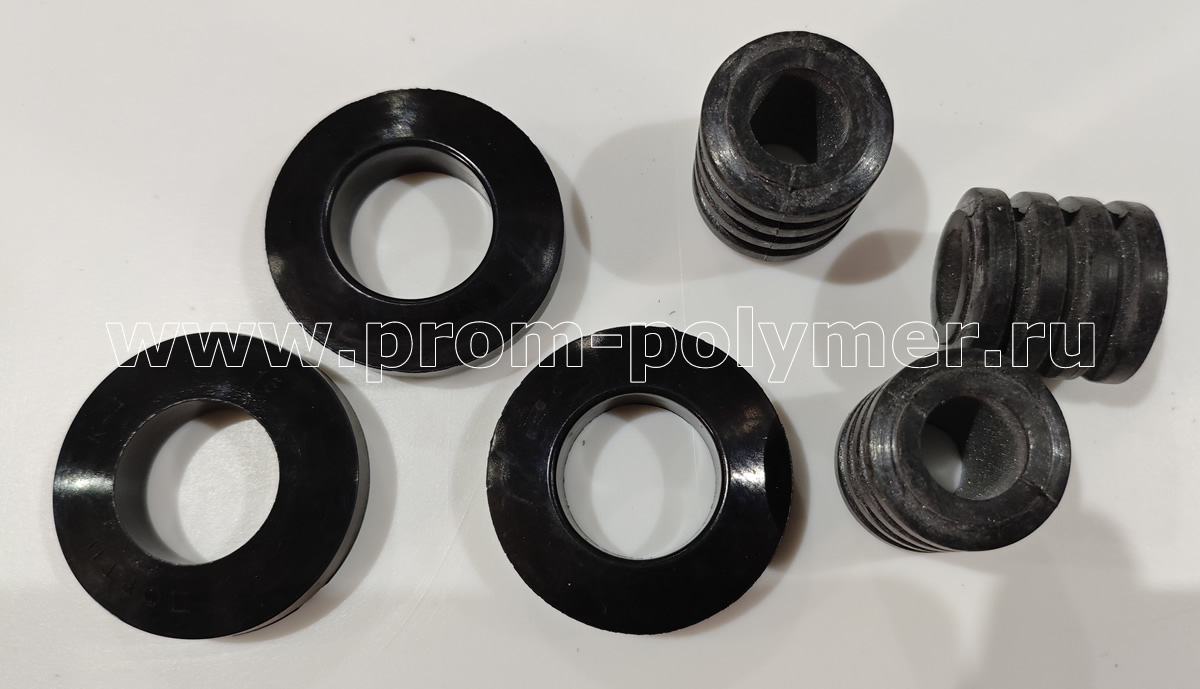

Упругие элементы муфты МУВП: кольца и втулки
МУВП - Муфта упругая втулочно-пальцевая ГОСТ 21424-93, данные муфты предназначены для передачи усилия с одного вала на другой в диапазонах крутящего момента от 31,5 до 16000 Н·м и компенсации радиальных, угловых и осевых смещений двух соединяемых валов. Ключевыми сменными элементами данной конструкции, непосредственно обеспечивающими упругую связь, выступают резиновые кольца и втулки, требования к которым регламентирует ГОСТ 21424-93 (предыдущая редакция ГОСТ 21424-75).
Резиновые кольца представляют собой упругие элементы трапециевидного или кольцевого сечения. В рабочем состоянии они устанавливаются на стальные пальцы полумуфты, работая на сжатие. Основная функция колец — демпфирование ударных нагрузок, возникающих при пусках, остановках и реверсах оборудования, а также снижение вибраций. Кольца изготавливаются из маслобензостойких резиновых смесей (например, на основе бутадиен-нитрильного каучука) с твердостью по Шору А 75–85 единиц.
Втулки МУВП являются конструктивной альтернативой наборным кольцам. В отличие от отдельных колец, втулка представляет собой монолитное изделие, чья высота эквивалентна суммарной высоте пакета из нескольких (обычно четырех) колец. Использование монолитной втулки обеспечивает большую жесткость соединения и равномерность распределения нагрузки по длине пальца, что критично для высоконагруженных и реверсивных приводов.
Кольца и втулки МУПВ изготавливаются из специальных составов резин и сохраняют работоспособность в интервале температур от -45°C до +70°C (для резин), и до +130°C (для специальных составов). Ключевой характеристикой является способность выдерживать напряжение сжатия до 20 кгс/см² при длительном воздействии и до 40 кгс/см² при кратковременных пиковых нагрузках. При техническом обслуживании муфт рекомендуется заменять упругие элементы комплектно, так как потеря эластичности резины ведет к возникновению люфта и металлическому контакту пальца с полумуфтой, что вызывает ускоренный износ привода. Набор из отдельных резиновых колец и монолитная втулка функционально взаимозаменяемы. На это прямо указывает ГОСТ 21424-93, замена производится при условии совпадения наружного и внутреннего диаметров колец и втулки.
Маркировка типоразмеров указывает на посадочные и габаритные размеры:
Для кольца:
МУВП К1 (D×d×H×h)
D — наружный диаметр, d — внутренний (под палец), H — полная высота, h — высота буртика.
Для втулки:
Обозначение содержит наружный и внутренний диаметры, а также общую длину, что соответствует размерам пакета из 4-х колец.
