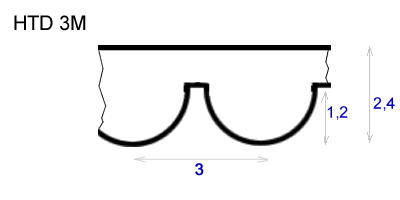

| Размерность зубчатых синхронных ремней HTD 3M, мм. | |||
|---|---|---|---|
 |
|||
| профиль | Шаг зуба, p (мм) |
Высота h (мм) |
Высота зуба h1 (мм) |
| HTD 3M | 3,0 | 2,4 | 1,2 |
| HTD 5M | 5,0 | 3,6 | 2,1 |
| HTD 8M | 8,0 | 5,6 | 3,4 |
| HTD 14M | 14,0 | 10,0 | 6,1 |
| HTD 20M | 20,0 | 13,2 | 8,4 |
Стандартные длины ремней HTD:
| Размеры зубчатых синхронные ремней HTD 3M | ||
| Кол-во зубьев ремня | Длина ремня (мм) | Обозначение ремня |
| 35 | 105 | HTD 3M 105 |
| 42 | 126 | HTD 3M 126 |
| 43 | 129 | HTD 3M 129 |
| 45 | 135 | HTD 3M 135 |
| 47 | 141 | HTD 3M 141 |
| 48 | 144 | HTD 3M 144 |
| 50 | 150 | HTD 3M 150 |
| 53 | 159 | HTD 3M 159 |
| 54 | 162 | HTD 3M 162 |
| 56 | 168 | HTD 3M 168 |
| 58 | 174 | HTD 3M 174 |
| 59 | 177 | HTD 3M 177 |
| 60 | 180 | HTD 3M 180 |
| 62 | 186 | HTD 3M 186 |
| 64 | 192 | HTD 3M 192 |
| 65 | 195 | HTD 3M 195 |
| 67 | 201 | HTD 3M 201 |
| 68 | 204 | HTD 3M 204 |
| 69 | 207 | HTD 3M 207 |
| 70 | 210 | HTD 3M 210 |
| 71 | 213 | HTD 3M 213 |
| 72 | 216 | HTD 3M 216 |
| 75 | 225 | HTD 3M 225 |
| 76 | 228 | HTD 3M 228 |
| 79 | 237 | HTD 3M 237 |
| 80 | 240 | HTD 3M 240 |
| 81 | 243 | HTD 3M 243 |
| 82 | 246 | HTD 3M 246 |
| 83 | 249 | HTD 3M 249 |
| 84 | 252 | HTD 3M 252 |
| 85 | 255 | HTD 3M 255 |
| 87 | 261 | HTD 3M 261 |
| 88 | 264 | HTD 3M 264 |
| 89 | 267 | HTD 3M 267 |
| 90 | 270 | HTD 3M 270 |
| 92 | 276 | HTD 3M 276 |
| 93 | 279 | HTD 3M 279 |
| 94 | 282 | HTD 3M 282 |
| 95 | 285 | HTD 3M 285 |
| 96 | 288 | HTD 3M 288 |
| 97 | 291 | HTD 3M 291 |
| 98 | 294 | HTD 3M 294 |
| 100 | 300 | HTD 3M 300 |
| 101 | 303 | HTD 3M 303 |
| 102 | 306 | HTD 3M 306 |
| 103 | 309 | HTD 3M 309 |
| 104 | 312 | HTD 3M 312 |
| 105 | 315 | HTD 3M 315 |
| 106 | 318 | HTD 3M 318 |
| 108 | 324 | HTD 3M 324 |
| 109 | 327 | HTD 3M 327 |
| 110 | 330 | HTD 3M 330 |
| 112 | 336 | HTD 3M 336 |
| 113 | 339 | HTD 3M 339 |
| 115 | 345 | HTD 3M 345 |
| 116 | 348 | HTD 3M 348 |
| 117 | 351 | HTD 3M 351 |
| 118 | 354 | HTD 3M 354 |
| 119 | 357 | HTD 3M 357 |
| 121 | 363 | HTD 3M 363 |
| 124 | 372 | HTD 3M 372 |
| 125 | 375 | HTD 3M 375 |
| 127 | 381 | HTD 3M 381 |
| 128 | 384 | HTD 3M 384 |
| 130 | 390 | HTD 3M 390 |
| 131 | 393 | HTD 3M 393 |
| 133 | 399 | HTD 3M 399 |
| 135 | 405 | HTD 3M 405 |
| 136 | 408 | HTD 3M 408 |
| 137 | 411 | HTD 3M 411 |
| 140 | 420 | HTD 3M 420 |
| 142 | 426 | HTD 3M 426 |
| 144 | 432 | HTD 3M 432 |
| 145 | 435 | HTD 3M 435 |
| 146 | 438 | HTD 3M 438 |
| 148 | 444 | HTD 3M 444 |
| 149 | 447 | HTD 3M 447 |
| 151 | 453 | HTD 3M 453 |
| 153 | 459 | HTD 3M 459 |
| 154 | 462 | HTD 3M 462 |
| 155 | 465 | HTD 3M 465 |
| 156 | 468 | HTD 3M 468 |
| 158 | 474 | HTD 3M 474 |
| 159 | 477 | HTD 3M 477 |
| 160 | 480 | HTD 3M 480 |
| 161 | 483 | HTD 3M 483 |
| 162 | 486 | HTD 3M 486 |
| 164 | 492 | HTD 3M 492 |
| 165 | 495 | HTD 3M 495 |
| 167 | 501 | HTD 3M 501 |
| 170 | 510 | HTD 3M 510 |
| 174 | 522 | HTD 3M 522 |
| 177 | 531 | HTD 3M 531 |
| 179 | 537 | HTD 3M 537 |
| 183 | 549 | HTD 3M 549 |
| 186 | 558 | HTD 3M 558 |
| 190 | 570 | HTD 3M 570 |
| 196 | 588 | HTD 3M 588 |
| 198 | 594 | HTD 3M 594 |
| 199 | 597 | HTD 3M 597 |
| 203 | 609 | HTD 3M 609 |
| 204 | 612 | HTD 3M 612 |
| 205 | 615 | HTD 3M 615 |
| 211 | 633 | HTD 3M 633 |
| 213 | 639 | HTD 3M 639 |
| 216 | 648 | HTD 3M 648 |
| 218 | 654 | HTD 3M 654 |
| 220 | 660 | HTD 3M 660 |
| 225 | 675 | HTD 3M 675 |
| 228 | 684 | HTD 3M 684 |
| 236 | 708 | HTD 3M 708 |
| 244 | 732 | HTD 3M 732 |
| 246 | 738 | HTD 3M 738 |
| 268 | 804 | HTD 3M 804 |
| 281 | 843 | HTD 3M 843 |
| 294 | 882 | HTD 3M 882 |
| 300 | 900 | HTD 3M 900 |
| 312 | 936 | HTD 3M 936 |
| 315 | 945 | HTD 3M 945 |
| 334 | 1002 | HTD 3M 1002 |
| 375 | 1125 | HTD 3M 1125 |
| 392 | 1176 | HTD 3M 1176 |
| 415 | 1245 | HTD 3M 1245 |
| 448 | 1344 | HTD 3M 1344 |
| 500 | 1500 | HTD 3M 1500 |
| 523 | 1569 | HTD 3M 1569 |
| 1000 | 3000 | HTD 3M 3000 |
| 2000 | 6000 | HTD 3M 6000 |
