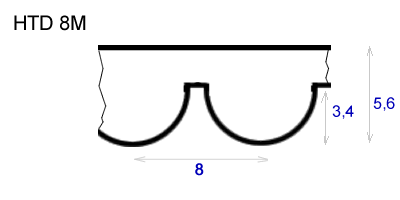

Размерность зубчатых синхронных ремней HTD 8M, мм. | |||
---|---|---|---|
профиль | Шаг зуба, p (мм) |
Высота h (мм) |
Высота зуба h1 (мм) |
HTD 3M | 3,0 | 2,4 | 1,2 |
HTD 5M | 5,0 | 3,6 | 2,1 |
HTD 8M | 8,0 | 5,6 | 3,4 |
HTD 14M | 14,0 | 10,0 | 6,1 |
HTD 20M | 20,0 | 13,2 | 8,4 |
Стандартные длины ремней HTD:
Размеры зубчатых синхронные ремней HTD 8M | ||
Кол-во зубьев ремня | Длина ремня (мм) | Обозначение ремня |
40 | 320 | HTD 8M 320 |
41 | 328 | HTD 8M 328 |
44 | 352 | HTD 8M 352 |
46 | 368 | HTD 8M 368 |
47 | 376 | HTD 8M 376 |
48 | 384 | HTD 8M 384 |
52 | 416 | HTD 8M 416 |
53 | 424 | HTD 8M 424 |
54 | 432 | HTD 8M 432 |
55 | 440 | HTD 8M 440 |
57 | 456 | HTD 8M 456 |
59 | 472 | HTD 8M 472 |
60 | 480 | HTD 8M 480 |
62 | 496 | HTD 8M 496 |
64 | 512 | HTD 8M 512 |
65 | 520 | HTD 8M 520 |
67 | 536 | HTD 8M 536 |
68 | 544 | HTD 8M 544 |
70 | 560 | HTD 8M 560 |
71 | 568 | HTD 8M 568 |
72 | 576 | HTD 8M 576 |
74 | 592 | HTD 8M 592 |
75 | 600 | HTD 8M 600 |
76 | 608 | HTD 8M 608 |
78 | 624 | HTD 8M 624 |
79 | 632 | HTD 8M 632 |
80 | 640 | HTD 8M 640 |
81 | 648 | HTD 8M 648 |
82 | 656 | HTD 8M 656 |
83 | 664 | HTD 8M 664 |
84 | 672 | HTD 8M 672 |
85 | 680 | HTD 8M 680 |
86 | 688 | HTD 8M 688 |
87 | 696 | HTD 8M 696 |
88 | 704 | HTD 8M 704 |
89 | 712 | HTD 8M 712 |
90 | 720 | HTD 8M 720 |
93 | 744 | HTD 8M 744 |
94 | 752 | HTD 8M 752 |
95 | 760 | HTD 8M 760 |
96 | 768 | HTD 8M 768 |
97 | 776 | HTD 8M 776 |
98 | 784 | HTD 8M 784 |
99 | 792 | HTD 8M 792 |
100 | 800 | HTD 8M 800 |
101 | 808 | HTD 8M 808 |
102 | 816 | HTD 8M 816 |
103 | 824 | HTD 8M 824 |
104 | 832 | HTD 8M 832 |
105 | 840 | HTD 8M 840 |
106 | 848 | HTD 8M 848 |
107 | 856 | HTD 8M 856 |
108 | 864 | HTD 8M 864 |
109 | 872 | HTD 8M 872 |
110 | 880 | HTD 8M 880 |
111 | 888 | HTD 8M 888 |
112 | 896 | HTD 8M 896 |
113 | 904 | HTD 8M 904 |
114 | 912 | HTD 8M 912 |
115 | 920 | HTD 8M 920 |
116 | 928 | HTD 8M 928 |
117 | 936 | HTD 8M 936 |
118 | 944 | HTD 8M 944 |
119 | 952 | HTD 8M 952 |
120 | 960 | HTD 8M 960 |
121 | 968 | HTD 8M 968 |
122 | 976 | HTD 8M 976 |
123 | 984 | HTD 8M 984 |
125 | 1000 | HTD 8M 1000 |
126 | 1008 | HTD 8M 1008 |
127 | 1016 | HTD 8M 1016 |
128 | 1024 | HTD 8M 1024 |
130 | 1040 | HTD 8M 1040 |
131 | 1048 | HTD 8M 1048 |
132 | 1056 | HTD 8M 1056 |
133 | 1064 | HTD 8M 1064 |
135 | 1080 | HTD 8M 1080 |
138 | 1104 | HTD 8M 1104 |
139 | 1112 | HTD 8M 1112 |
140 | 1120 | HTD 8M 1120 |
141 | 1128 | HTD 8M 1128 |
143 | 1144 | HTD 8M 1144 |
144 | 1152 | HTD 8M 1152 |
145 | 1160 | HTD 8M 1160 |
146 | 1168 | HTD 8M 1168 |
147 | 1176 | HTD 8M 1176 |
148 | 1184 | HTD 8M 1184 |
149 | 1192 | HTD 8M 1192 |
150 | 1200 | HTD 8M 1200 |
151 | 1208 | HTD 8M 1208 |
152 | 1216 | HTD 8M 1216 |
153 | 1224 | HTD 8M 1224 |
154 | 1232 | HTD 8M 1232 |
155 | 1240 | HTD 8M 1240 |
156 | 1248 | HTD 8M 1248 |
157 | 1256 | HTD 8M 1256 |
159 | 1272 | HTD 8M 1272 |
160 | 1280 | HTD 8M 1280 |
161 | 1288 | HTD 8M 1288 |
162 | 1296 | HTD 8M 1296 |
163 | 1304 | HTD 8M 1304 |
165 | 1320 | HTD 8M 1320 |
166 | 1328 | HTD 8M 1328 |
168 | 1344 | HTD 8M 1344 |
170 | 1360 | HTD 8M 1360 |
172 | 1376 | HTD 8M 1376 |
173 | 1384 | HTD 8M 1384 |
174 | 1392 | HTD 8M 1392 |
175 | 1400 | HTD 8M 1400 |
177 | 1416 | HTD 8M 1416 |
178 | 1424 | HTD 8M 1424 |
180 | 1440 | HTD 8M 1440 |
177 | 1416 | HTD 8M 1416 |
178 | 1424 | HTD 8M 1424 |
180 | 1440 | HTD 8M 1440 |
182 | 1456 | HTD 8M 1456 |
183 | 1464 | HTD 8M 1464 |
185 | 1480 | HTD 8M 1480 |
187 | 1496 | HTD 8M 1496 |
188 | 1504 | HTD 8M 1504 |
189 | 1512 | HTD 8M 1512 |
190 | 1520 | HTD 8M 1520 |
192 | 1536 | HTD 8M 1536 |
193 | 1544 | HTD 8M 1544 |
194 | 1552 | HTD 8M 1552 |
195 | 1560 | HTD 8M 1560 |
197 | 1576 | HTD 8M 1576 |
198 | 1584 | HTD 8M 1584 |
199 | 1592 | HTD 8M 1592 |
200 | 1600 | HTD 8M 1600 |
202 | 1616 | HTD 8M 1616 |
203 | 1624 | HTD 8M 1624 |
205 | 1640 | HTD 8M 1640 |
207 | 1656 | HTD 8M 1656 |
210 | 1680 | HTD 8M 1680 |
212 | 1696 | HTD 8M 1696 |
216 | 1728 | HTD 8M 1728 |
217 | 1736 | HTD 8M 1736 |
220 | 1760 | HTD 8M 1760 |
223 | 1784 | HTD 8M 1784 |
224 | 1792 | HTD 8M 1792 |
225 | 1800 | HTD 8M 1800 |
229 | 1832 | HTD 8M 1832 |
232 | 1856 | HTD 8M 1856 |
233 | 1864 | HTD 8M 1864 |
234 | 1872 | HTD 8M 1872 |
235 | 1880 | HTD 8M 1880 |
237 | 1896 | HTD 8M 1896 |
238 | 1904 | HTD 8M 1904 |
239 | 1912 | HTD 8M 1912 |
240 | 1920 | HTD 8M 1920 |
242 | 1936 | HTD 8M 1936 |
247 | 1976 | HTD 8M 1976 |
248 | 1984 | HTD 8M 1984 |
250 | 2000 | HTD 8M 2000 |
254 | 2032 | HTD 8M 2032 |
257 | 2056 | HTD 8M 2056 |
260 | 2080 | HTD 8M 2080 |
262 | 2096 | HTD 8M 2096 |
267 | 2136 | HTD 8M 2136 |
271 | 2168 | HTD 8M 2168 |
272 | 2176 | HTD 8M 2176 |
273 | 2184 | HTD 8M 2184 |
276 | 2208 | HTD 8M 2208 |
278 | 2224 | HTD 8M 2224 |
280 | 2240 | HTD 8M 2240 |
281 | 2248 | HTD 8M 2248 |
284 | 2272 | HTD 8M 2272 |
285 | 2280 | HTD 8M 2280 |
288 | 2304 | HTD 8M 2304 |
292 | 2336 | HTD 8M 2336 |
294 | 2352 | HTD 8M 2352 |
295 | 2360 | HTD 8M 2360 |
300 | 2400 | HTD 8M 2400 |
307 | 2456 | HTD 8M 2456 |
313 | 2504 | HTD 8M 2504 |
315 | 2520 | HTD 8M 2520 |
318 | 2544 | HTD 8M 2544 |
320 | 2560 | HTD 8M 2560 |
325 | 2600 | HTD 8M 2600 |
330 | 2640 | HTD 8M 2640 |
332 | 2656 | HTD 8M 2656 |
340 | 2720 | HTD 8M 2720 |
350 | 2800 | HTD 8M 2800 |
355 | 2840 | HTD 8M 2840 |
375 | 3000 | HTD 8M 3000 |
381 | 3048 | HTD 8M 3048 |
390 | 3120 | HTD 8M 3120 |
396 | 3168 | HTD 8M 3168 |
400 | 3200 | HTD 8M 3200 |
410 | 3280 | HTD 8M 3280 |
415 | 3320 | HTD 8M 3320 |
420 | 3360 | HTD 8M 3360 |
426 | 3408 | HTD 8M 3408 |
450 | 3600 | HTD 8M 3600 |
478 | 3824 | HTD 8M 3824 |
500 | 4000 | HTD 8M 4000 |
545 | 4360 | HTD 8M 4360 |
550 | 4400 | HTD 8M 4400 |
612 | 4896 | HTD 8M 4896 |
620 | 4960 | HTD 8M 4960 |
621 | 4968 | HTD 8M 4968 |
700 | 5600 | HTD 8M 5600 |
